LK SystemsVärmekretsfördelare RFFör golvvärme 11 kretsar, Längd: 670 mm
Passar till
7 537 kr
Se priset!
Värmekretsfördelare RF
För golvvärme 11 kretsar, Längd: 670 mm7 537 kr
- Lagervara - Levereras normalt inom 2-5 vardagar.
- Utlämningsställe -
- Fri frakt!
Beskrivning

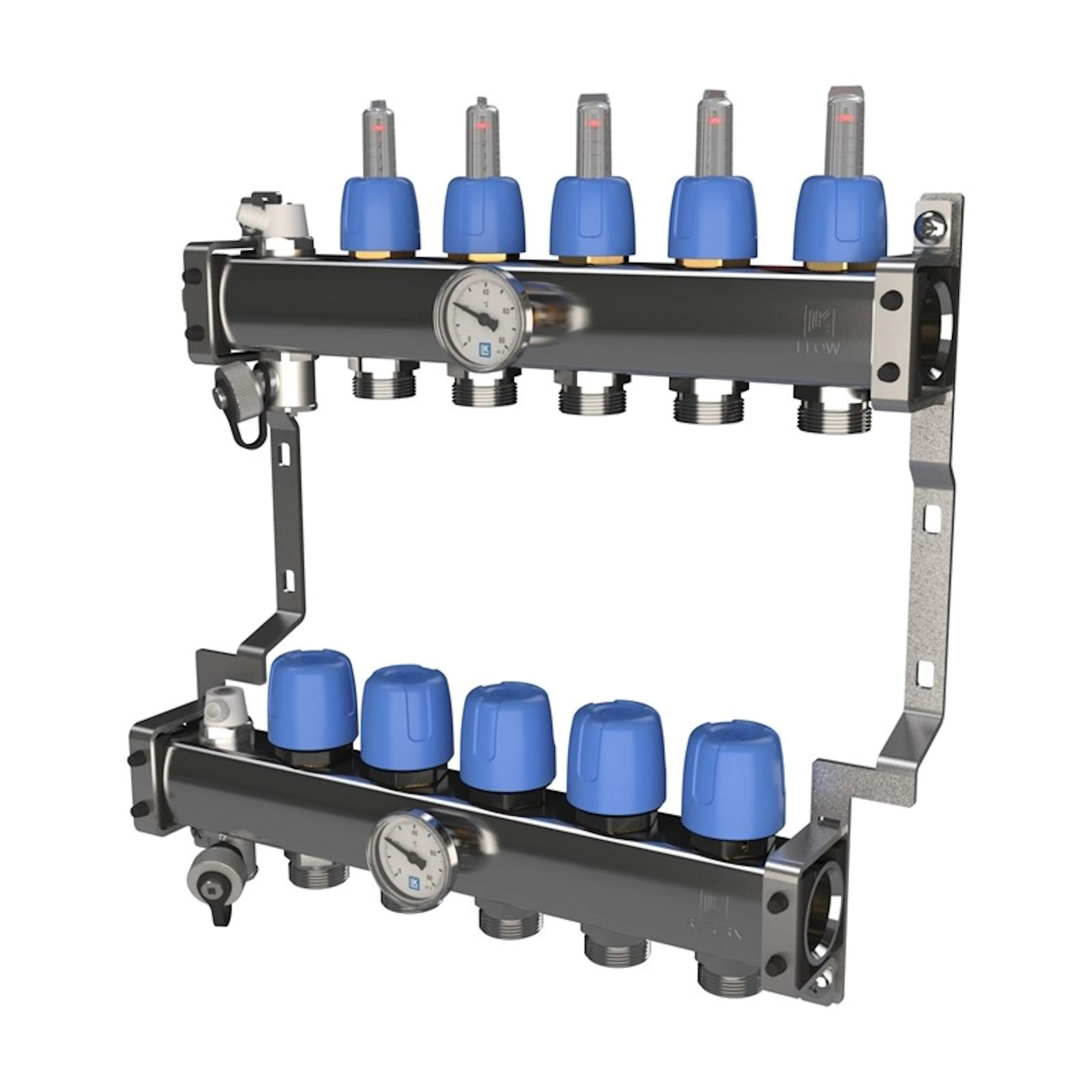

Värmekretsfördelare LK Systems RF är tillverkad i rostfritt stål och finns i utförande från 1 till 12 st golvvärmekretsar. Värmekretsfördelaren levereras färdigmonterad på konsol. Fördelaren har termometrar på tillopp och retur, manuella avluftare samt påfyllnads/avtappningsventiler (VKF RF 1 levereras utan termometer samt påfyllnads/avtappningsventil).
Medföljande finns märkbrickor för uppmärkning av respektive golvvärmekrets, montageinstruktion samt en skyddspåse vilken används för att skydda fördelaren från t.ex. betongstänk under byggtiden.
Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5–5 l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% resp. 30% inblandning.
Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon. Fördelaren är anpassad för anpassade skåp, ram/lucka och sockel.
Fördelaren kompletteras med LK Kulventil samt erforderliga kopplingar för anslutning av golvvärmerör: LK Anslutningskoppling i dim. 12x2, 16x2 eller 20x2 eller LK Pressanslutningskoppling i dim 16x2 eller 20x2.
Anslutningsdimensioner
- Anslutning matningsledning, G25 inv
- Anslutning golvvärmerör, G20 utv Eurocone
Centrummått röranslutningar är 50 mm med 25 mm förskjutning mellan tillopp och retur. Tillkommande längdmått för tillbehör anges nedan:
- LK Kulventil Rak: 65 mm
- LK Kulventil Vinkel: 70 mm
- LK By-Pass RF: 15 mm
- LK By-Pass Delta P RF: 155 mm
- LK OptiFlow EVO II inkl rak övergångsnippel: 123 mm
- LK OptiFlow EVO II inkl övergångsnippel i vinkel: 93 mm
Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5–5 l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% resp. 30% inblandning.
Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon. Fördelaren är anpassad för anpassade skåp, ram/lucka och sockel.
Fördelaren kompletteras med LK Kulventil samt erforderliga kopplingar för anslutning av golvvärmerör: LK Anslutningskoppling i dim. 12x2, 16x2 eller 20x2 eller LK Pressanslutningskoppling i dim 16x2 eller 20x2.
Anslutningsdimensioner
- Anslutning matningsledning, G25 inv
- Anslutning golvvärmerör, G20 utv Eurocone
Centrummått röranslutningar är 50 mm med 25 mm förskjutning mellan tillopp och retur. Tillkommande längdmått för tillbehör anges nedan:
- LK Kulventil Rak: 65 mm
- LK Kulventil Vinkel: 70 mm
- LK By-Pass RF: 15 mm
- LK By-Pass Delta P RF: 155 mm
- LK OptiFlow EVO II inkl rak övergångsnippel: 123 mm
- LK OptiFlow EVO II inkl övergångsnippel i vinkel: 93 mm
Recensioner
Teknisk information
| Varumärke | LK Systems |
|---|---|
| Art.Nr. | 2419360 |
| Passar till | För golvvärme 11 kretsar |
| Längd | 670 mm |
| Vikt | 4 kg |
| Kategori | Tillbehör golvvärme |
| Utförande | Invändig gänga |
| Storlek | G25 |
| Typ | Värmekretsfördelare |
| Djup | 90 mm |
| Höjd | 355 mm |
| RSK-nr | 2419360 |
| EAN-nr | 7331590024019 |
