Beskrivning

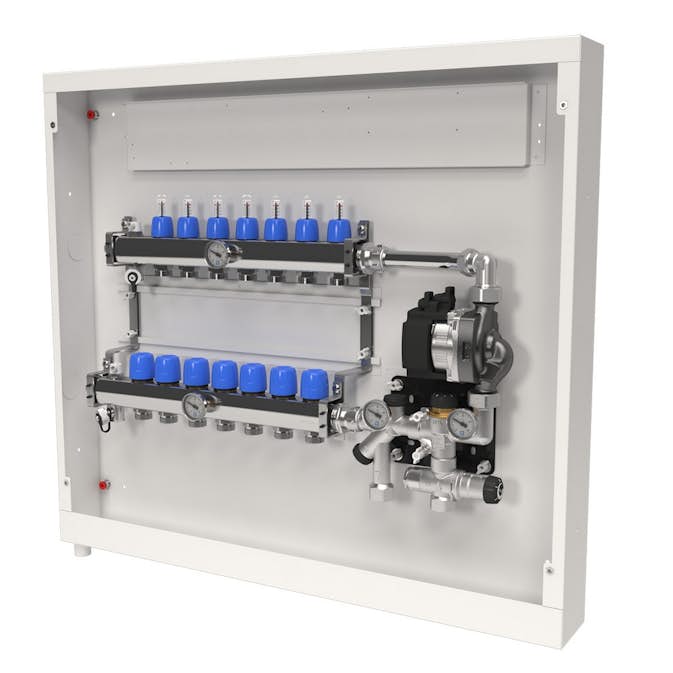

Shuntskåp LK Systems VS2 Prefab är ett skåp som levereras som en komplett enhet med monterad LK Systems Fördelarshunt VS2 och LK Systems Värmekretsfördelare RF inklusive kopplingar för anslutning av golvvärmerör dim 16.
Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats.
Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm.
Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv.
Skåpet levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning.
Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.
För andra ev. varianter samt skräddarsydda skåpslösningar kontakta oss på LK.
Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm.
Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv.
Skåpet levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning.
Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.
För andra ev. varianter samt skräddarsydda skåpslösningar kontakta oss på LK.
Teknisk information
Varumärke | LK Systems |
---|---|
Art.Nr. | 2435382 |
Passar till | För 5 värmekretsar |
Vikt | 21,4 kg |
Bredd | 800 mm |
Kategori | Tillbehör golvvärme |
Färg | Vit |
Utförande | Avsett för högermontage |
Material | Plåt |
Tryck | 6 Bar |
Serie | Fördelarskåp |
Typ | Shuntskåp |
Djup | 95 mm |
Höjd | 710 mm |
RSK-nr | 2435382 |
EAN-nr | 7331590047261 |
