Beskrivning

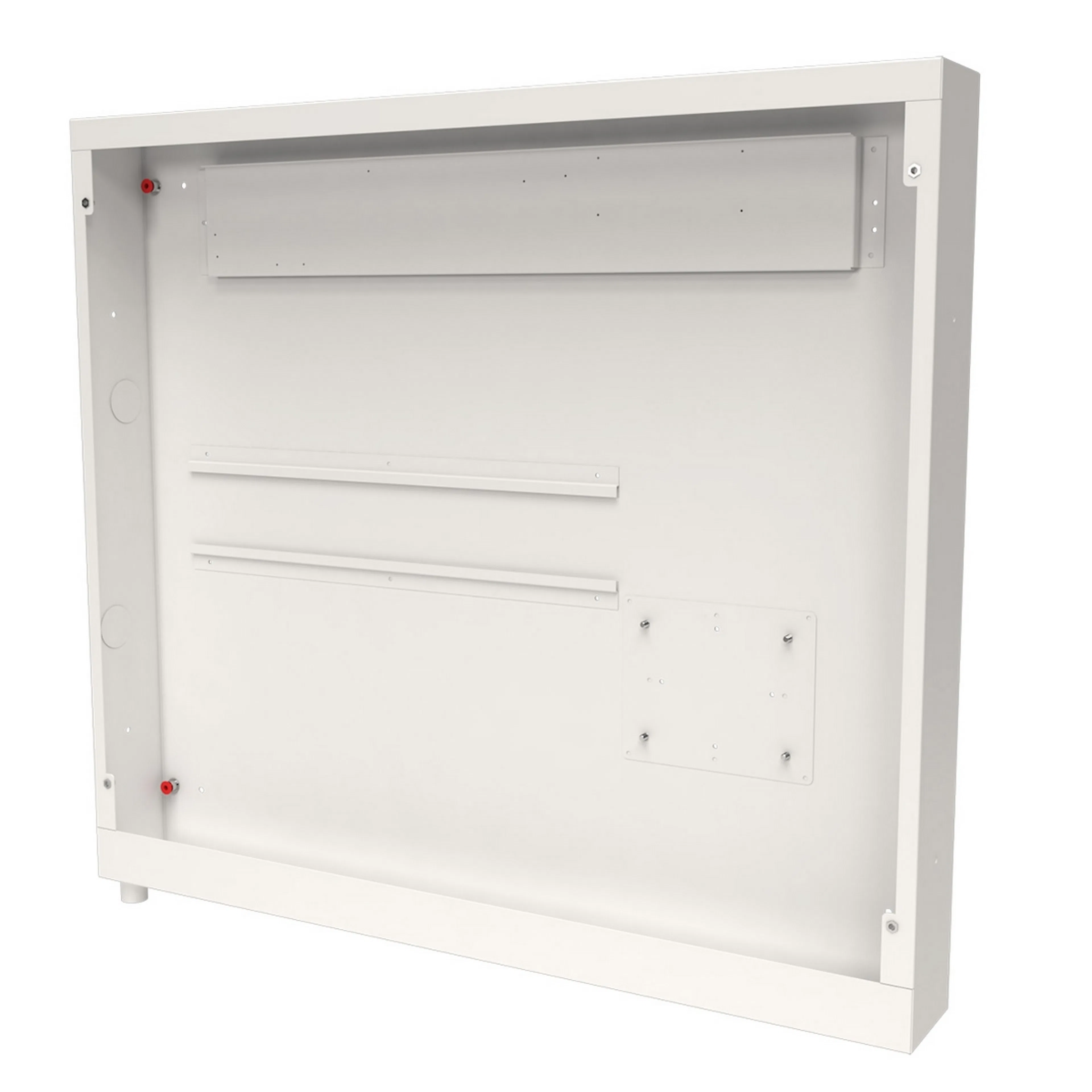

Shuntskåp LK Systems VS2 är avsett att användas när man önskar dölja LK Systems Fördelarshunt VS2 med monterad LK Systems Värmekretsfördelare RF upp till storlek 12.
OBS! LK Systems Fördelarshunt VS2 monteras i skåpets högra sida.
Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos LK Systems vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm.
Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv.
LK Shuntskåp VS2 levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning.
Baksidan av skåpet är försett med fyra stycken förmonterade M8-muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.
Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos LK Systems vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm.
Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv.
LK Shuntskåp VS2 levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning.
Baksidan av skåpet är försett med fyra stycken förmonterade M8-muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.
Teknisk information
Varumärke | LK Systems |
---|---|
Art.Nr. | 2435362 |
Passar till | F.shunt VS2 + VKF RF 8-12 |
Vikt | 13,2 kg |
Bredd | 1050 mm |
Kategori | Tillbehör golvvärme |
Färg | Vit |
Utförande | Med dränagestos |
Typ | Shuntskåp |
Djup | 95 mm |
Höjd | 710 mm |
RSK-nr | 2435362 |
EAN-nr | 7331590046998 |
