Beskrivning

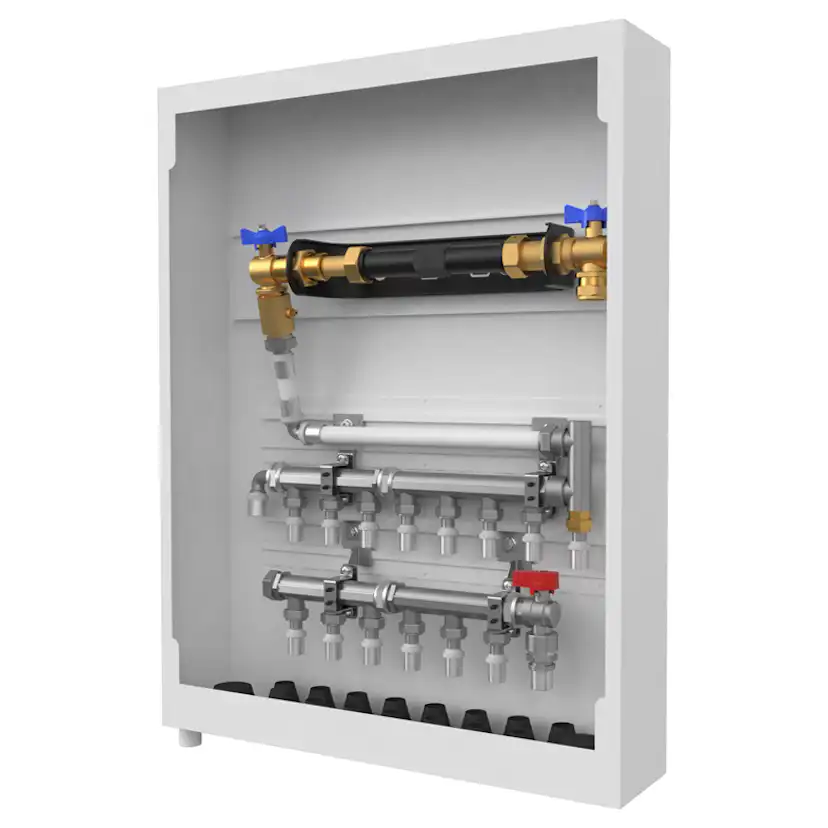

LK Vattenmätarskåp UNI 8/6 är ett läckagesäkert prefabricerat fördelarskåp för 8 st kallvattenanslutningar, 6 st varmvattenanslutningar samt med en förmonterad vattenmätarkonsol G25 (DN20), 220/190 mm med medföljande mässingsadapter. Matning med inkommande kallvattenservis sker underifrån, anslutning utv. G25 i konsol.
Skåpet inkluderar kulventiler, passbit för kommunens tappvattenmätare samt en kontrollerbar backventil. Det levereras komplett med erforderliga skåpsgenomföringar för både matnings- och kopplingsledningar (tomrörsdimensioner: 2 st ø32-50, 14 st ø25, 1 st ø12-34 mm). Det ingår även 14 st LK Pressanslutningskoppling AX16xG15 för kopplingsledningar, samt pressanslutning för AX20 för matning till och från VVB.
Samtliga fördelare, kopplingar samt kulventiler är av avStålningshärdig mässing. Skåpet har vattentät botten med 50 mm hög framkant och är godkänt enligt NT VVS 129. Skyddspåse att trä över skåpet under byggtiden ingår.
Skåpet monteras på min. höjd 300 mm från undersida skåpsbotten till färdigt golv.
OBS! LK Ram med lucka, RSK 243 46 80, passar till LK Vattenmätarskåp UNI 8/6 och beställs separat.
Samtliga fördelare, kopplingar samt kulventiler är av avStålningshärdig mässing. Skåpet har vattentät botten med 50 mm hög framkant och är godkänt enligt NT VVS 129. Skyddspåse att trä över skåpet under byggtiden ingår.
Skåpet monteras på min. höjd 300 mm från undersida skåpsbotten till färdigt golv.
OBS! LK Ram med lucka, RSK 243 46 80, passar till LK Vattenmätarskåp UNI 8/6 och beställs separat.
Teknisk information
Varumärke | LK Systems |
---|---|
Art.Nr. | 1882305L |
Färg | Vit |
Material | Plåt |
Tryck | 10 Bar |
Serie | Fördelarskåp |
Typ | Vattenmätarskåp |
Djup | 120 mm |
Dimension | G25 (DN20), 190-220 mm |
Höjd | 710 mm |
Vikt | 13 kg |
Bredd | 550 mm |
Utförande | Höger, Vänster |
